Khi nào cần lắp điện trở xả cho biến tần? Tại sao điện trở xả quan trọng với biến tần?

Điện trở xả cho biến tần là thiết bị quan trọng trong việc hạn chế việc tiêu hao năng lượng không cần thiết. Vậy khi nào cần lắp điện trở xả? Tác dụng của điện trở xả mang lại cho biến tần là gì? Hãy cùng TVP tìm hiểu ngay bài viết dưới đây nhé!

Điện trở xả là gì?

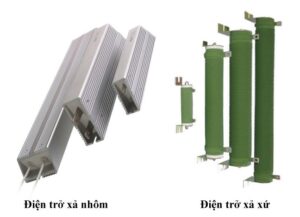

Trước khi tìm hiểu tại sao cần lắp điện trở xả cho biến tần, ta cần biết điện trở xả là gì. Điện trở xả (brake resistor) là linh kiện quan trọng trong hệ thống biến tần, có chức năng chuyển đổi năng lượng điện dư thừa thành nhiệt và tản nhiệt ra môi trường. Thiết bị này đóng vai trò then chốt trong việc bảo vệ biến tần khỏi quá tải điện áp. Đồng thời, nâng cao hiệu quả hoạt động tổng thể của hệ thống. Bằng cách tiêu hao năng lượng dư một cách an toàn, điện trở xả giúp duy trì sự ổn định và kéo dài tuổi thọ cho biến tần. Bên cạnh đó, điện trở xả còn tối ưu hóa quá trình điều khiển động cơ trong các ứng dụng đòi hỏi phanh nhanh hoặc đảo chiều thường xuyên.

Khi nào cần lắp điện trở xả cho biến tần

Khi đã tìm hiểu được điện trở xả là gì ta sẽ có thế nắm bắt được chính xác khi nào biến tần cần lắp điện trở xả.

Dừng khẩn cấp

Điện trở xả đóng vai trò quan trọng trong việc đảm bảo an toàn và hiệu quả hoạt động. Đặc biệt, là trong trường hợp dừng khẩn cấp. Sau đây là các trường hợp bạn cần lắp điện trở xả cho biến tần:

Ứng dụng có tải quán tính lớn

Trong các ứng dụng có tải quán tính lớn, việc sử dụng điện trở xả trở nên vô cùng quan trọng. Đặc biệt, đối với động cơ có quán tính cao. Quá trình hoạt động của động cơ này thường tích tụ một lượng năng lượng đáng kể dưới dạng quán tính. Khi cần dừng khẩn cấp, lượng năng lượng này phải được giải phóng nhanh chóng và an toàn. Việc này để tránh gây hư hỏng cho cả động cơ và biến tần. Trong tình huống này, điện trở xả đóng vai trò then chốt, giúp tiêu tán năng lượng dư thừa một cách hiệu quả và an toàn.

Bên cạnh đó, đối với các tải có mô-men quán tính lớn, vấn đề trở nên phức tạp hơn. Mô-men quán tính vốn là thước đo mức độ khó khăn trong việc thay đổi tốc độ quay của vật thể. Mô-men quán tình càng lớn thì càng đòi hỏi nhiều năng lượng hơn trong quá trình hãm phanh. Do đó, những ứng dụng này cần được trang bị điện trở xả có công suất lớn hơn. Điều này nhằm đảm bảo khả năng xử lý hiệu quả lượng năng lượng lớn phát sinh trong quá trình giảm tốc hoặc dừng đột ngột.

Ứng dụng yêu cầu thời gian dừng ngắn

Với các ứng dụng đòi hỏi thời gian dừng ngắn, điện trở xả đóng vai trò then chốt. Đặc biệt, trong hai tình huống quan trọng. Thứ nhất, trong trường hợp dừng khẩn cấp, điện trở xả phát huy tác dụng vô cùng hiệu quả bằng cách nhanh chóng giảm tốc độ của động cơ. Khả năng này sẽ đảm bảo an toàn cho người vận hành. Đồng thời, khả năng cũng bảo vệ thiết bị khỏi những hư hỏng có thể xảy ra do dừng đột ngột.

Thứ hai, đối với các ứng dụng yêu cầu thay đổi hướng quay đột ngột, như trong máy dệt hay máy CNC, điện trở xả đóng vai trò quan trọng không kém. Nó giúp hãm phanh động cơ một cách nhanh chóng và hiệu quả trước khi thực hiện việc đổi hướng. Quá trình này giúp bảo vệ động cơ và các bộ phận cơ khí khỏi những tổn hại do thay đổi hướng quay đột ngột. Ngoài ra, quá trình còn đảm bảo độ chính xác và hiệu suất cao trong các ứng dụng đòi hỏi sự chính xác. Ví dụ như gia công CNC.

Ứng dụng có hiện tượng tái sinh năng lượng

Khi động cơ giảm tốc độ hoặc thay đổi hướng quay, một hiện tượng đáng chú ý xảy ra. Hiện tượng đó là động cơ có thể chuyển sang hoạt động như một máy phát điện. Quá trình này tạo ra điện áp ngược, được đưa trở lại biến tần. Đây chính là tiềm ẩn có nguy cơ gây hại đáng kể. Cụ thể, điện áp ngược này có khả năng làm tăng điện áp DC bus của biến tần vượt quá ngưỡng an toàn cho phép. Hậu quả của việc này có thể rất nghiêm trọng, dẫn đến hư hỏng biến tần và các thiết bị liên quan. Đây là lúc vai trò của điện trở xả trở nên cực kỳ quan trọng.

Điện trở xả đóng vai trò như một “van xả áp” hiệu quả, tiêu thụ năng lượng dư thừa này một cách an toàn. Bằng cách này, nó ngăn chặn hiện tượng tăng điện áp đột ngột. Song, điện trở xả còn bảo vệ toàn bộ hệ thống khỏi những tổn hại có thể xảy ra. Việc sử dụng điện trở xả trong trường hợp này sẽ đảm bảo an toàn cho thiết bị. Đồng thời, góp phần duy trì sự ổn định và hiệu suất của toàn bộ hệ thống điều khiển động cơ.

Thay đổi chiều chuyển động đột ngột

Khi hệ thống yêu cầu thay đổi chiều chuyển động đột ngột của động cơ, việc lắp đặt điện trở xả cho biến tần trở nên cực kỳ quan trọng. Trong quá trình này, động cơ không chỉ đơn thuần dừng lại mà còn phải đảo chiều quay nhanh chóng, tạo ra một lượng năng lượng đáng kể được trả ngược về biến tần dưới dạng điện áp DC.

Hiện tượng này có thể dẫn đến sự tăng vọt của điện áp bus DC trong biến tần. Và, tiềm ẩn nguy cơ gây hư hỏng nghiêm trọng cho các linh kiện điện tử nhạy cảm. Điện trở xả đóng vai trò như một “bộ hấp thụ năng lượng” hiệu quả. Nó tiêu thụ phần lớn năng lượng dư thừa này. Từ đó, giúp duy trì điện áp bus DC ở mức an toàn.

Không chỉ bảo vệ biến tần, việc sử dụng điện trở xả còn đảm bảo quá trình thay đổi chiều chuyển động diễn ra mượt mà và chính xác hơn. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi độ chính xác cao và phản ứng nhanh. Ví dụ như máy CNC, robot công nghiệp hay các hệ thống tự động hóa phức tạp.

Quán tính lớn

Bên cạnh hai trường hợp trên, việc lắp đặt điện trở xả cho biến tần trong các ứng dụng có tải với quán tính lớn là cần thiết. Khi động cơ hoạt động với tải có quán tính cao, nó tích tụ một lượng năng lượng động học đáng kể. Sau khi ngắt nguồn cấp, đặc tính quán tính này khiến động cơ tiếp tục quay. Sau đó, biến nó thành một máy phát điện tạm thời. Hậu quả là một lượng lớn điện năng được tạo ra và đưa ngược về biến tần, gây ra sự tăng vọt điện áp DC bus. Điều này có thể vượt quá ngưỡng an toàn và gây hư hỏng nghiêm trọng cho các linh kiện điện tử nhạy cảm của biến tần.

Trong tình huống này, điện trở xả đóng vai trò như một “bộ hấp thụ năng lượng” hiệu quả. Nó tiêu thụ phần lớn năng lượng dư thừa này, giúp duy trì điện áp DC bus ở mức an toàn và ổn định. Điều này hỗ trợ bảo vệ biến tần khỏi những tổn hại tiềm tàng. Đồng thời, đảm bảo quá trình dừng và khởi động của động cơ diễn ra mượt mà hơn.

Ngoài ra, trong các tình huống yêu cầu hãm phanh nhanh, vai trò của điện trở xả càng trở nên quan trọng. Khi cần giảm tốc độ động cơ nhanh chóng, lượng năng lượng cần được tiêu tán trong thời gian ngắn là rất lớn. Đặc biệt, là với các tải có quán tính lớn. Điện trở xả giúp hấp thụ năng lượng này một cách hiệu quả. Từ đó, cho phép quá trình hãm phanh diễn ra an toàn mà không gây quá tải cho biến tần.

Tác dụng của điện trở xả cho biến tần

Vậy lợi ích của điện trở xả là gì, tại sao điện trở xả lại quan trọng với biến tần.

Tác dụng của điện trở xả – Bảo vệ biến tần

Việc sử dụng điện trở xả trong hệ thống biến tần mang lại nhiều lợi ích đáng kể. Điện trở xả đóng vai trò quan trọng trong việc tối ưu hóa hiệu suất và đảm bảo an toàn cho toàn bộ hệ thống. Trước hết, điện trở xả đóng vai trò then chốt trong việc bảo vệ biến tần khỏi hư hỏng. Khi động cơ hãm phanh hoặc ngắt nguồn, năng lượng dư thừa có thể làm tăng điện áp bus DC lên mức nguy hiểm.

Điện trở xả giúp chuyển đổi năng lượng này thành nhiệt. Từ đó, ngăn chặn sự tăng điện áp đột ngột, bảo vệ các linh kiện điện tử quan trọng. Điều này không chỉ ngăn ngừa hư hỏng tức thời mà còn kéo dài đáng kể tuổi thọ của biến tần bằng cách giảm tải cho các linh kiện.

Tác dụng của điện trở xả – Cải thiện hiệu suất hoạt động của biến tần

Về mặt hiệu suất, điện trở xả góp phần tạo ra sự ổn định trong hoạt động của biến tần. Từ đó, cải thiện hiệu suất tổng thể của hệ thống. Nó cũng giúp giảm thiểu tổn thất điện năng bằng cách chuyển đổi năng lượng dư thừa thành nhiệt và tản nhiệt ra môi trường, thay vì để năng lượng này gây hại cho hệ thống.

Tác dụng của điện trở xả – Đảm bảo cháy nổ

Điện trở xả còn đóng góp quan trọng vào việc đảm bảo an toàn. Bằng cách xả năng lượng dư thừa một cách có kiểm soát, nó giảm đáng kể nguy cơ cháy nổ. Như vậy, có thể bảo vệ cả người sử dụng lẫn thiết bị. Thêm vào đó, việc giảm thiểu tiếng ồn khi hãm phanh động cơ cũng là một lợi ích đáng kể. Đồng thời, cải thiện môi trường làm việc. Ngoài ra, điện trở xả còn mang lại lợi ích trong việc cải thiện hiệu suất điều khiển động cơ. Nó cho phép động cơ dừng nhanh hơn và tăng khả năng điều khiển chính xác. Đặc biệt, trong các ứng dụng đòi hỏi độ chính xác cao.

Điện trở xả là một thành phần không thể thiếu trong hệ thống biến tần hiện đại. Nó đóng góp vào việc bảo vệ đầu tư và nâng cao hiệu suất. Bên cạnh đó, điện trở xả cũng đảm bảo an toàn cho toàn bộ hệ thống điều khiển động cơ.

Lời kết

Việc lắp đặt điện trở xả cho biến tần là một quyết định quan trọng. Bởi, điện trở xả đóng vai trò then chốt trong việc bảo vệ và tối ưu hóa hiệu suất của hệ thống. Tác dụng chính của điện trở xả, gồm: ngăn ngừa hư hỏng biến tần do quá áp; cải thiện đáng kể hiệu suất hoạt động. Đồng thời, cũng đảm bảo an toàn và kéo dài tuổi thọ thiết bị. Trên đây là toàn bộ thông tin về điện trở xả và khi nào nên lắp điện trở xả. Nếu bạn có bất kỳ thắc mắc nào vui lòng liên hệ TVP qua số hotline 0982.834.158 để được tư vấn nhanh nhất nhé!
